Sistem de control al computerului din seria LYH998 Tip nou Inteligent Raymond Grinding Mill

Sistemul de control al computerului unei noi fabrici de măcinare a mediului este compus din Siemens S7-200 PLC și un computer desktop, din care computerul desktop este inginerul și stația de operare. Stația de operare poate realiza funcționarea și controlul liniei de producție a fabricii de măcinat.

1. Instrucțiuni de pornire

După pornirea computerului, acesta intră automat în sistemul software de calculator de măcinare și face clic pe butonul mouse -ului stâng pentru a intra pe ecranul corespunzător.

Pentru a accesa, faceți clic pe „Conectare”, introduceți numele de conectare și parola în caseta de dialog pop-up și faceți clic pe OK. Numele utilizatorului conectat în prezent este afișat în coloana „Nume utilizator” de pe ecran. Pentru a vă deconecta, faceți clic pe „Deconectare” pentru a vă deconecta de pe numele utilizatorului. Faceți clic pe „Enter” pentru a introduce ecranul de operare.

2. Funcționarea sistemului de control al morii
Este format din patru grupuri de ecrane: ecran de funcționare, ecran de alarmă, ecran de setare a parametrilor și ecran grafic curent.

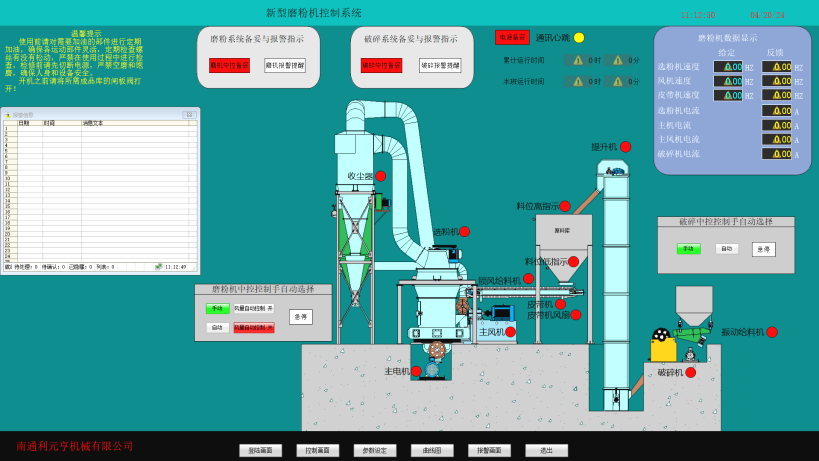

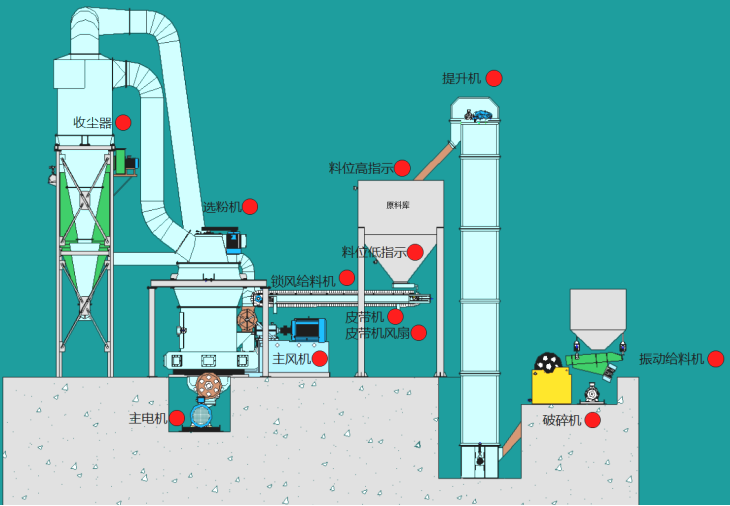

A. Ecran de operare

① Operația de pornire cu un singur clic

Când semnalul de control al centrului de moară este verde, selectați „Auto” în interfața de selecție manuală și automată a morii, când butonul „Auto” devine verde, faceți clic pe butonul „One cheie Start” din interfața de control automat pentru a porni echipamentul, iar echipamentul va porni în ordinea de pornire. Când faceți clic pe butonul „O singură oprire a cheii”, toate echipamentele vor fi oprite în ordinea de închidere.

② Funcționare manuală

Când semnalul controlului centrului de moară este verde, selectați „Manual” în interfața de selecție manuală și automată a morii, când butonul „manual” devine verde, faceți clic pe butonul roșu de lângă modelul echipamentului de pe interfața de operare la rândul său, când butonul roșu devine verde, înseamnă că echipamentul începe. Secvența de comutare manuală se referă la capitolul 6.

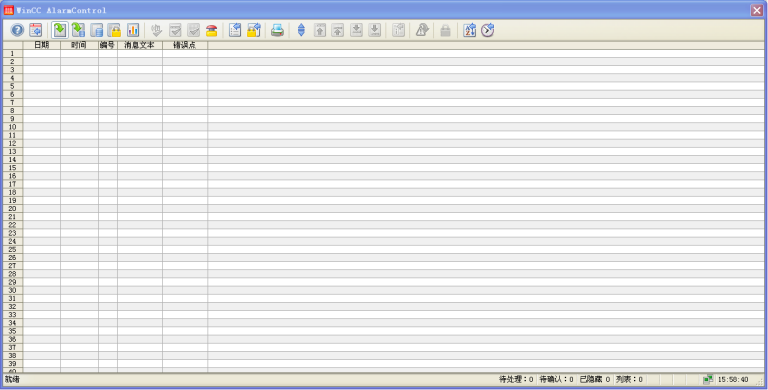

Ecranul B.Arm

Acest ecran este utilizat în principal pentru a afișa informațiile de alarmă ale dispozitivului și pentru a stoca aceste informații pentru vizualizarea ulterioară. După cum se arată în figură, toate alarmele au timp de alarmă, timp confirmat, mesaj de alarmă și timp de sfârșit de alarmă. Când apare o alarmă, operatorul îl poate selecta făcând clic pe el și apoi apăsați butonul „Confirmat” pentru a confirma alarma, iar va fi afișat ora confirmată de alarmă. Este important de menționat că alarmele pot fi confirmate numai atunci când apar. Dacă există prea multe alarme pentru a fi afișate pe un singur ecran, ecranul poate fi răsturnat folosind butoanele „Flip Up” și „Flip Down”.

Informațiile de alarmă sunt afișate în trei culori: roșu când se produce alarma; verde când alarma a dispărut; și violet atunci când alarma are loc și confirmată. Vă rugăm să acordați atenție acestor culori pentru a determina corect defectele.

Alarmele care au apărut deja nu pot fi șterse artificial. Acestea dispar doar atunci când alarmele s -au acumulat la un anumit număr și sunt înlocuite cu noi alarme.

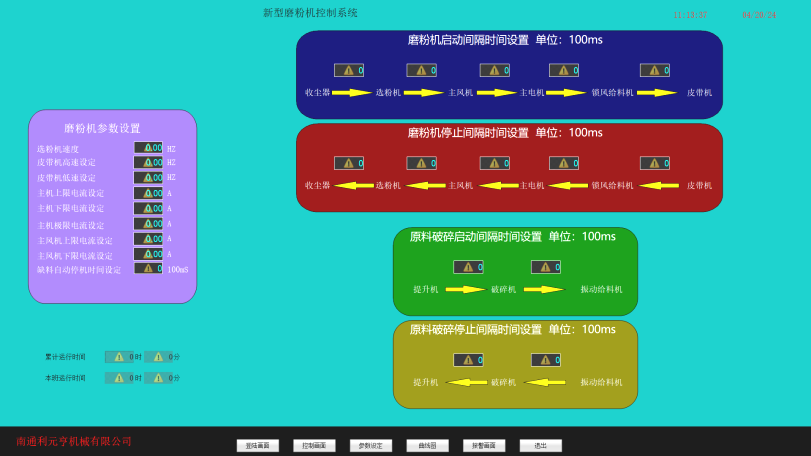

C. Ecranul de setare a parametrului

Setarea parametrilor înregistrează valorile timpului de pornire și oprirea timpului. Așa cum se arată în figură, pentru a introduce setarea parametrilor, mai întâi faceți clic pe butonul de setare a parametrilor de pe ecranul principal, tastați parola (parola din fabrică este 123456) în fereastra mică și introduceți ecranul de setare a parametrilor dacă parola este corectă. Această parolă poate fi modificată în funcția de modificare a parolei din interfață, tastându -l de două ori. Vă rugăm să păstrați corect parola modificată pentru a evita uitarea sau scurgerea. Dacă uitați parola, vă rugăm să ne contactați la timp.

Dacă doriți să schimbați o anumită valoare, introduceți interfața și faceți clic pe această valoare, atunci tastatura va apărea. Tastați datele pe care doriți să le modificați în tastatură și faceți clic pe „Enter” pentru a confirma, datele vor fi modificate. Cu toate acestea, pentru a salva datele, trebuie să faceți clic pe butonul „Înapoi la ecranul principal” și să confirmați modificarea ferestrei de confirmare care apare.

Este important de menționat că orice parametri modificați nu trebuie să depășească limitele superioare și inferioare (max, min) prezentate pe tastatură, aceasta este de a proteja siguranța funcționării echipamentului.

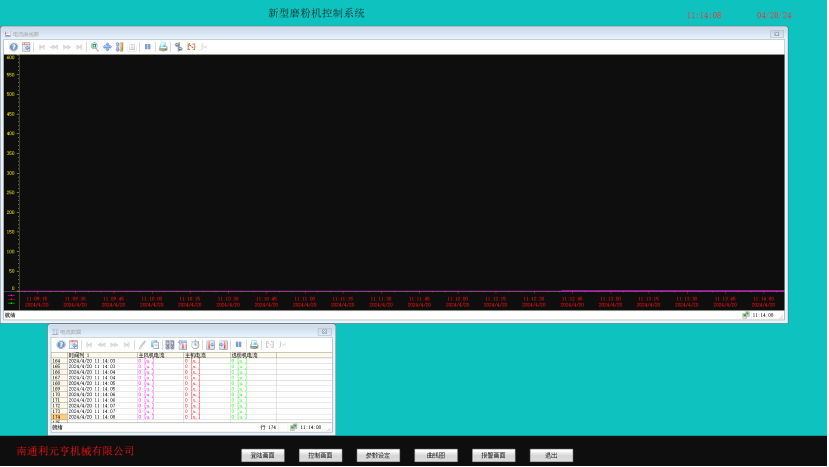

D. Ecran grafic curent

Puteți observa curentul de rulare al mașinii principale, al separatorului de ventilatoare și pulbere în orice moment în interfața grafică curbă curentă.
